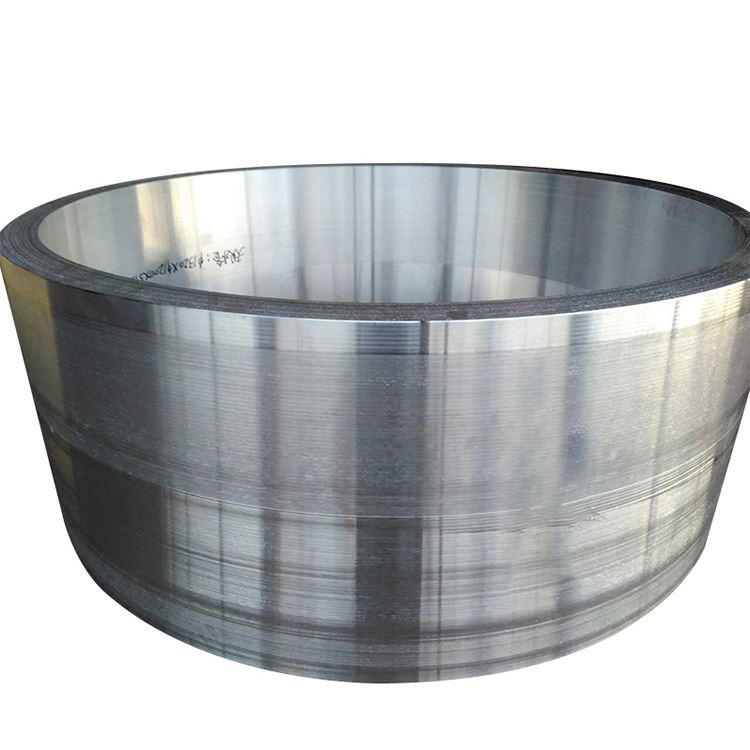

Aluminiumlegerade ringar med stor diameter

Large diameter aluminum alloy forged rings are indispensable high-performance structural components in modern industry, widely used in fields demanding stringent requirements for strength, toughness, reliability, dimensional stability, and lightweighting. These rings are typically made from various grades of aluminum alloys through precise forging processes, with sizes ranging from hundreds of millimeters to several meters, and på motsvarande sätt ökad väggtjocklek och höjd . smidning ger överlägsna mekaniska egenskaper, en mycket tät inre struktur och optimerat spannmålsflöde längs ringens omkrets, vilket möjliggör utmärkta prestanda under extrema driftsförhållanden .}

Vanliga aluminiumlegeringar:

Högstyrka serie (E . G ., 2024, 7075, 7050): Används främst inom flyg-, militär- och andra fält med extremt styrka-till-vikt-förhållande kräver .

Corrosion-resistent/Weldable Series (E . G ., 5052, 5083, 5A06): Applicerad i marinteknik, kryogena lagringstankar, tryckkärl och andra områden som kräver hög korrosionsbeständighet, svetsbarhet och kryogen seghet .

General Structural Series (E . G ., 6061, 6082): Lämplig för allmänna konstruktionsstrukturer, balanseringsstyrka, bearbetbarhet och kostnad .

Premium smidningsprocess för ringar med stor diameter: Att producera aluminiumlegerade ringar med stor diameter är en teknikintensiv och utrustningskrävande process, med särskild tonvikt på intern kvalitet och mikrostrukturell enhetlighet:

Smält- och götpreparat:

Primär aluminium- och legeringselement med hög renhet väljs .

Avancerad smält-, raffinerings-, filtrerings- och avgasningsteknologier (E . G ., SNIF, vakuumavgasning, elektromagnetisk omrörning) används för att säkerställa ultrahög smältrenlighet, minimera inneslutningar och gasinnehåll .}}

Stora direkta kyla (DC) gjutningssystem används för att producera göt med stor diameter med stabila dimensioner och enhetlig intern struktur, uppfylla kraven för efterföljande storskalig smide .

Ingothomogeniseringsbehandling:

Stora göt genomgår långvarig (vanligtvis tiotals timmar), flerstegs homogeniseringsgödningsbehandling för att eliminera makrosegregering, säkerställa mer enhetlig fördelning av legeringselement och förbättra götdygenheten, förbereda dem för efterföljande storskalig smide .}

Billetförberedelse och inspektion:

Göt ytkonditionering (skalning eller fräsning) för att ta bort ytfel .

Strikt 100% ultraljudsinspektion utförs för att säkerställa att götet är fritt från interna defekter som kan påverka smidning av kvalitet och slutproduktprestanda (E . G ., sprickor, porositet, stora inneslutningar) .}

Förvärmning: Göt eller förform värms enhetligt till det exakta smidningstemperaturområdet för att säkerställa optimal duktilitet och enhetlig deformation under formning .

Smide:

Upprörande och förverkande: GOT utsätts för multidirektionell, flera upprörande och ritningsoperationer på stora hydrauliska pressar för att bryta ner den gjutna strukturen, eliminera stora korn och bilda en lämplig preformform (e . g ., skiva eller pannkake).}

Genomträngande: Ett centralt hål bildas på pressen genom att stansning eller genom att utöka materialet över en dorn, vilket skapar en preliminär ringstruktur . Denna process kompakterar ytterligare materialet och förfinar mikrostrukturen .}

Ringrullning: This is crucial for forming large diameter rings. On large vertical or horizontal ring rolling machines, continuous radial and axial compression is applied to the ring preform by a main roll and a mandrel roll, continuously increasing the ring's diameter while reducing its wall thickness and height. Ring rolling achieves significant plastic deformation, highly aligning the grain flow Längs ringens omkrets, förbättrar avsevärt mekaniska egenskaper i omkretsen och ytterligare förbättrar materialdensiteten .

Die Forging Finish (valfritt): För ringar med mer komplexa former eller extremt högdimensionella noggrannhetskrav kan slutformning utföras på stora smidningspressar för att få exakta geometriska dimensioner och god ytfinish .

Värmebehandling:

Depending on the alloy grade and final performance requirements, solution treatment, quenching, and aging treatment (for heat-treatable alloys) or stabilization treatment (for non-heat-treatable alloys) are performed. Heat treatment processes are crucial for the microstructural uniformity and stress control of large diameter rings, possibly requiring special cooling media and quenching methods to ensure uniform cooling and reduce residual stress .

Efterbehandling och inspektion:

Deburring, rätning, dimensionell inspektion, ytkvalitetskontroller osv..

Slutligen utförs omfattande icke -förstörande testning (e . g ., ultraljud, penetrant, virvelström) för att säkerställa att produktens interna och ytkvalitet helt uppfyller standarder och kundkrav .}

De mekaniska egenskaperna hos aluminiumlegerade ringar med stor diameter beror på den valda legeringsgraden, värmebehandlings temperament och optimering av smidningsprocessen . Generellt sett erbjuder smidda ringar följande fördelar:

Typiskt prestandaområde (beroende på legering och humör):

Ultimat draghållfasthet: 170 MPa - 600 MPA

Utbytesstyrka (0,2%): 60 MPa - 550 MPA

Förlängning: 7% - 28%

Hårdhet: 40 HB - 180 HB

Trötthetsstyrka: 70 MPa - 200 MPA

Frakturtillhet (K1C): 20 MPa√m - 45 MPA√m

Mikrostrukturen med aluminiumlegerade ringar med stor diameter är den grundläggande garantin för deras utmärkta makroskopiska egenskaper:

Viktiga mikrostrukturella funktioner:

Kornstruktur och kornflöde:

Efter smidning, särskilt ringrullning, grova som gjutna korn bryts och omorienteras, bildar fina, jämlikade omkristalliserade korn och/eller långsträckta icke-rekristalliserade korn i linje med huvuddeformationsriktningen .}

Spannflödet är ett unikt kännetecken för förlåtelse, med hänvisning till den fibrösa strukturen som bildas av inre metallkorn under plastisk deformation längs konturen och stressriktningen . i smidring av stor diameter, kornflödet är enhetligt fördelat längs ringens omkrets, vilket ger utmärkt omkretsstyrka, trötthetsmotstånd och tuffhet .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}})

Dispersoider som bildas av legeringselement (e . g ., al₃zr, almncr) hämmar effektivt korntillväxt och omkristallisering, upprätthållande av kornförfining .}

Hög densitet och defekt eliminering:

Det enorma trycket som appliceras under smidningsprocessen stänger helt inre defekter, såsom porositet, krympningskålrum och gasfickor, som kan uppstå under gjutning, vilket avsevärt förbättrar materialets densitet .

Minskar icke-metalliska inneslutningar och makrosegregering, vilket leder till en mer enhetlig mikrostruktur .

Stärkande fasfördelning:

Precise control over heat treatment processes ensures uniform and fine precipitation and distribution of strengthening phases (e.g., Mg₂Al₃ in 5xxx series, or Al₂CuMg, MgZn₂ in 2xxx/7xxx series) within the grains and at grain boundaries, maximizing the alloy's strengthening potential.

Morfologin och distributionen av utfällningar vid korngränser styrs också strikt för att optimera stresskorrosionsprickmotståndet .

Storleksintervallet för aluminiumlegerade ringar med stor diameter är mycket brett och kan tillverkas enligt kundspecifika krav .

Anpassningsförmåga:

Anpassade smidda ringar med olika storlekar, former (e . g ., icke-cirkulära, koniska) och toleranskrav kan produceras enligt detaljerade kundritningar och tekniska specifikationer .}

Vanligtvis erbjuds i grovbearbetade eller finishbearbetade förhållanden för att minska kundens bearbetningskostnader och tid .

5. Temperbeteckningar och värmebehandlingsalternativ

Aluminiumlegerade ringar med stor diameter kan tillföras i olika värmebehandlingstempar beroende på deras legeringstyp och slutliga applikationskrav .

Temperal Selection Guidance:

Styrka krav: 7xxx -serien T6 Temper erbjuder högsta styrka, men dess SCC -känslighet måste betraktas som .

Korrosionsmotstånd: 5xxx -serien (H116/H321) och 7xxx -serien T73/T74 Tempers är det bästa valet .

Svetbarhet: 5xxx- och 6xxx -serie legeringar har utmärkt svetsbarhet . Konventionell fusionssvetsning rekommenderas i allmänhet inte för 2xxx och 7xxx -serien .

Servicemiljö: Specifika krav för marina miljöer, kryogena miljöer, tryckkärl osv. .

Bearbetning av aluminiumlegerade ringar med stor diameter kräver vanligtvis stora verktyg med hög rigiditetsmaskiner och specialiserade bearbetningsstrategier .

Tillverkningsvägledning:

Bearbetbarhet: Aluminiumlegeringar har i allmänhet god bearbetbarhet, men klibbighet och chipförpackning är vanliga problem . Skarpa verktyg med stora rake -vinklar, höga spiralvinklar, i kombination med effektiva kylande smörjmedel och bra chip evakueringssystem, behövs .

Reststresshantering: Storleken i stor storlek är benägna att betydande restspänningar under kylning och bearbetning, vilket kan leda till distorsion . stressavlastningsmetoder såsom stretching (TXX51), komprimering eller vibrationsspänningsavlastning kan användas .}

Ytbehandling: Anodiserings-, målnings- eller konverteringsbeläggningsbehandlingar kan tillämpas beroende på servicemiljön och estetiska krav .

Korrosionsmotståndet för aluminiumlegerade ringar med stor diameter är en viktig fördel för deras tillämpning i hårda miljöer .

Skyddssystem:

Val av legering och temperament: Välj legeringsgrader och värmebehandlingstempar med inre överlägsen korrosionsbeständighet (E . G ., 5xxx -serien H116/H321, eller 7xxx -serien T73/T74) .}

Ytbehandling:

Anodiserande: Den vanligaste skyddsmetoden, som bildar en hård, tät oxidfilm som förbättrar korrosion och slitmotstånd .

Kemiska omvandlingsbeläggningar: Servera som utmärkta primrar för färg eller lim, vilket ger grundläggande skydd .

Målning/beläggningssystem: Högpresterande epoxi-primrar och polyuretan topcoats ger långsiktigt skydd i marina och industriella miljöer .

Designöverväganden: Undvik områden med vattenfångning och sprickorrosion; Applicera galvanisk isolering när du är i kontakt med olika metaller .

Designöverväganden:

Lättvikt: Den låga densiteten för aluminiumlegeringar gör det möjligt för ringar med stor diameter att uppnå betydande viktminskning, vilket erbjuder betydande ekonomiska och prestandafördelar inom flyg-, järnvägstransport och marina applikationer .

Driftstemperaturområde: Måste bestämmas utifrån legeringstyp och applikationsmiljö, undvika långvarig service vid höga temperaturer som kan leda till prestanda nedbrytning .

Styrka och styvhetsbalans: Genom rimlig sektionsdesign och val av legering, säkerställa tillräcklig styvhet för att förhindra överdriven deformation medan du uppfyller styrka krav .

Miljöanpassningsbarhet: Tänk på faktorer som korrosivitet, temperaturområde, vibrationer och slagbelastningar i arbetsmiljön .

Kvalitetskontroll för aluminiumlegerade ringar med stor diameter är extremt strikt och sträcker sig över varje steg från råvaror till färdig produktleverans .

Standardtestförfaranden:

Råvarucertifiering: Spårbarhet av göt, verifiering av kemisk sammansättning, värmeantal, produktionsdatum osv. .

Smält- och götkvalitetskontroll: Online Elemental Analys, väteinnehållsmätning, övervakning av filtereffektivitet, ultraljudsfeldetektering .

Smide processövervakning: Realtidsövervakning av temperaturprofiler, deformationsmängder, tryck, formtillstånd osv. .

Värmebehandlingsprocessövervakning: Ugns temperatur enhetlighet, tid, kylningshastighet, släcktemperatur osv..

Dimensionell och geometrisk noggrannhetsinspektion: Omfattande inspektion av yttre och inre diametrar, väggtjocklek, höjd, planhet, koncentricitet, etc.

Mekanisk egendomstestning:

Provtagning: Prover är hämtade från kritiska platser (vanligtvis omkrets- och radiella riktningar för ringen) enligt smidning av dimensioner och standardkrav för testning .

Tester: Drag (UTS, YS, EL), hårdhet, påverkan seghet, trötthet, frakturthet, stresskorrosionssprickning (SCC) .

Icke -förstörande testning (NDT):

Ultraljudstestning: 100% volumetrisk inspektion av hela ringen, den mest effektiva metoden för att upptäcka interna defekter (E . G ., inkl.

Penetranttestning: Upptäcker yt- och nära ytfel .

Eddyströmstestning: Upptäcker yt- och nära ytfel, särskilt för ledande material .

Radiografisk testning (RT): Används för inspektion för intern defekt i specifika kritiska områden .

Mikrostrukturell analys: Metallografisk undersökning för att utvärdera kornstorlek, kornflöde, grad av omkristallisation, utfällningsfördelning, defekttyper osv. .

Ytråhetsmätning.

Standarder och certifieringar:

Följer ASTM B247, AMS (Aerospace Material Specifikationer), EN (europeiska standarder), GB/T (kinesiska nationella standarder), etc. .

Kvalitetssystemcertifieringar: ISO 9001, AS9100 (Aerospace) .

EN 10204 Typ 3 . 1 eller 3.2 Material Testrapporter kan tillhandahållas, och tredjepartscertifiering kan ordnas efter kundbegäran.

Aluminiumlegerade ringar med stor diameter spelar en avgörande roll i olika högteknologiska och tunga industrisektorer på grund av deras utmärkta totala prestanda .

Primära applikationsområden:

Flyg-: Flygplanmotorhöljen, turbinkomponentringar, landningsutrustning bärande ringar, raketbränsletankanslutningsringar, rymdskeppsstrukturringar osv. .

Energibransch: Kärnkraftverksutrustning Ringar, vindkraftverkets huvudaxelflänsar, stora tryckkärlflänsar, vätebränsletankringar, etc. .

Marin- och offshore -teknik: Stora fartygsskrovstrukturella anslutningsringar, kritiska stödringar för offshore-borrplattformar, djuphavs nedsänkbara tryckskrovanslutningsringar, LNG Carrier Tank-ringar osv. .

Järnvägstransport: Höghastighetstågkroppsanslutningsringar, kritiska bogie-förfalskningar, stora tågbromssystemringar osv. .

Militär: Stora artillerifångar, pansrade fordonsbärande ringar, missilskyttringar, etc. .

Tunga maskiner: Stora lagringslopp, växelämnen, huvudbärande ringar för tunnelborrmaskiner osv. .

Designfördelar:

Lättvikt: Den låga densiteten för aluminiumlegeringar i kombination med smidningsprocessen möjliggör betydande viktminskning i stora strukturella komponenter, förbättring av effektiviteten och minskar driftskostnaderna .

Hög tillförlitlighet och säkerhet: Den höga hållfastheten, hög segheten, utmärkt trötthetsmotstånd och tät inre mikrostruktur som tillhandahålls genom smidning säkerställer den långsiktiga tillförlitligheten hos komponenter under extrema belastningar och komplexa miljöer .

Dimensionell stabilitet: Efter rigorös värmebehandling och stressavlastning uppvisar stor diameter smidda ringar god dimensionell stabilitet under efterföljande bearbetning och långvarig service .

Korrosionsmotstånd: Särskilt 5xxx -serie legeringar visar utmärkt korrosionsmotstånd i marina och industriella miljöer .

Designflexibilitet: Genom urval av olika legeringar, värmebehandlingstempers och anpassade smidprocesser kan olika komplexa och krävande designkrav uppfyllas .

Designbegränsningar:

Kosta: Produktion av smidda ringar med stor diameter kräver dyra specialiserade utrustning och komplexa processer, vilket leder till högre initialkostnader .

Temperaturkänslighet: Vissa höghållfast aluminiumlegeringar kan uppleva nedbrytning av prestanda i långsiktiga högtemperaturmiljöer, vilket kräver hänsyn till driftstemperaturgränserna .

Svetbarhet: Vissa högstyrka legeringar har dålig svetbarhet, vilket kan kräva speciella svetsningstekniker eller design för att undvika svetsning .

Restspänning: Släckningsprocessen för storstorlekar kan generera betydande restspänningar, vilket kräver lämpliga stressavlastningsbehandlingar .

Ekonomiska och hållbarhetsöverväganden:

Livscykelvärde: Även om den initiala investeringen är hög, minskar den överlägsna prestanda och lång livslängd för smidda ringar underhålls- och ersättningskostnader, vilket erbjuder högre ekonomiskt värde på lång sikt .

Materialanvändning: Forging är en nästan nätformningsprocess, vilket effektivt minskar råmaterialavfallet jämfört med traditionell bearbetning .

Miljövänlighet: Aluminiumlegeringar är helt återvinningsbara material, i linje med gröna tillverkningsprinciper; Produktlättviktning bidrar också till att minska energiförbrukningen och koldioxidutsläppen av slutprodukter .
