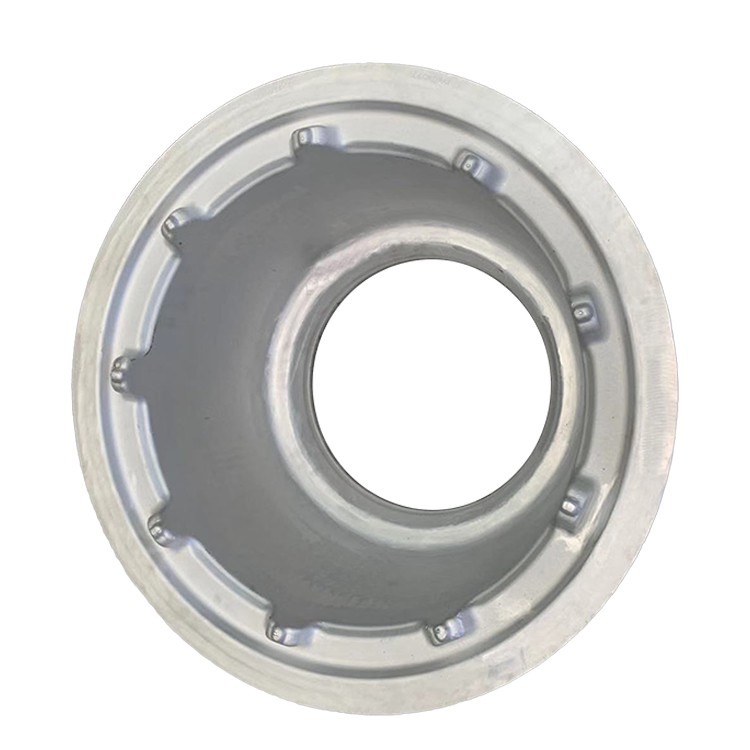

7075 Stor aluminiumlegering dör

7075 large aluminum alloy die forgings represent the pinnacle combination of high-performance materials and advanced manufacturing technologies. 7075 is an ultra-high-strength Al-Zn-Mg-Cu series alloy, renowned for its exceptional tensile strength, yield strength, and good fatigue performance. Especially in the T6 or T7351 temper, its strength can be comparable to certain steels. Large die forgings typically refer to components weighing tens to hundreds of kilograms, with dimensions up to several meters, and complex shapes, widely used in aerospace, naval, rail transit, and other fields with extreme requirements for strength-to-weight ratio, reliability, and dimensional stability. Through the large-scale die forging process, the mechanical advantages of 7075 legering utnyttjas fullt ut, medan den täta kornstrukturen och kontinuerligt kornflöde som bildas under smidning säkerställer integriteten och långsiktiga tillförlitligheten hos stora komponenter under extrema belastningar och hårda miljöer .

Primära legeringselement:

Zink (Zn): 5.1-6.1% (Huvudförstärkande element, bildar Alznmgcu kvartär solid lösning och fällningsfaser)

Magnesium (mg): 2.1-2.9% (Synergistiskt stärks med zink, bildar Mgzn₂ förstärkningsfas)

Koppar (Cu): 1.2-2.0% (förbättrar styrka och hårdhet, men kan minska korrosionsbeständighet)

Chromium (cr): 0.18-0.28% (förädlar korn, hämmar omkristallisation, förbättrar stresskorrosionssprickmotstånd)

Basmaterial:

Aluminium (Al): balans

Kontrollerade föroreningar:

Järn (Fe): 0,50% max

Kisel (SI): 0,40% max

Mangan (MN): 0,30% max

Titan (TI): 0,20% max

Andra element: 0,05% max vardera, 0,15% max totalt

Tillverkningsprocess (för stora förföljelser): Produktionen av 7075 stora utfigurer är en extremt komplex och exakt systemteknik, vilket ställer mycket höga krav på utrustning, dör, processkontroll och kvalitetshantering . Målet är att maximera sin ultrahög styrka potential samtidigt som spänningskorrosionens sprickmotstånd och dimensionell stabilitet .}}}

Råmaterialberedning och storstora göt:

Högkvalitativ, lågt upphetsning 7075 Storlekar i stor storlek väljs som smide BILLETS . InTOT-produktion kräver avancerade gjutningstekniker (såsom halvkontinuerlig gjutning) för att säkerställa enhetlig inre struktur, frånvaro av makroskopiska defekter och minimal segregering .}}

Ingrots måste genomgå strikt kemisk sammansättningsanalys och ultraljudsinspektion för att säkerställa metallurgisk kvalitet .

Multi-pass upprörande och ritning:

Stora götter genomgår vanligtvis först multi-pass upprörande och drar förverkning för att bryta ner grova som gjutna strukturer, förfina korn, eliminera inre porositet och segregering och bilda en enhetlig, finkornig struktur med kontinuerligt kornflöde .}

Förfolgning utförs på stora hydrauliska eller oljepressar, med exakt kontroll av deformationstemperatur och mängd .

Skärande:

BILLETER skärs exakt enligt de förforgade dimensionerna och slutliga smidningskraven .

Uppvärmning:

Stora göt värms upp jämnt och långsamt i avancerade stora smidesugnar för att säkerställa grundlig värmepenetration{0}. Ugnens temperaturjämnhet måste överensstämma med AMS 2750E klass 1-standarder, för att undvika överhettning som kan orsaka smältning av korngränsen{3}. Uppvärmning utförs ofta under en kontrollerad atmosfär för att minska oxidation{4}.

Stor formning:

One or more precise strikes/pressures are applied on 10,000-ton or even tens of thousands of tons large hydraulic presses or forging hammers. Die design is extremely complex, utilizing CAE simulation techniques to precisely predict metal flow, temperature fields, and stress fields, ensuring metal flow lines follow the complex contour of the part and achieve near-net forma .

Stegvis smide: För extremt komplexa eller mycket stora delar kan smide genomföras i flera matriser och steg för att gradvis bilda den slutliga formen .

Trimning:

Efter smide avlägsnas den tunga blixten runt periferin av den stora smide .

Värmebehandling:

Lösningsvärmebehandling: Den stora smidningen upphettas i en exakt kontrollerad stor värmebehandlingsugn till cirka 475 grader ± 5 grader och hålls under tillräcklig tid för att tillåta legeringselement att helt upplösas i den fasta lösningen . Extremt hög temperatur enhetlighet krävs .

Släckning: Snabb kylning från den lösningstemperaturen . För stora förlåtelser används stora släcktankar vanligtvis för vattenkylning (rumstemperatur eller varmt vatten), kompletterat med tvångscirkulation för att säkerställa enhetlig och snabb kylning, att undvika överdriven kvickning av stress eller ofullständig quenching . quenching media och agitation är kritisk är kritisk {2}.} . quenching media och agitation är kritisk är kritisk {2 {2})

Åldrande behandling:

T6 -humör: Standard konstgjord åldrande behandling för att uppnå maximal styrka, men det är känsligt för SCC .

T7351 Temperament: Tvåstegs eller flerstegs konstgjord åldrande behandling, vilket är ett vanligt temperamentval för stora 7075-förlåtelser i flyg- och rymd, som syftar till att förbättra stresskorrosionssprickor (SCC) motstånd samtidigt som höghållfasthet .}}}}

Stor drag/kompressionsstressavlastning (E . G ., T7351):

Efter släckning kräver stora förlåtningar vanligtvis stressavlastning med stora drag- eller kompressionsmaskiner för att avsevärt minska kylning av återstående stress, minimera bearbetningsförvrängning och förbättra dimensionell stabilitet . Detta steg är särskilt kritiskt för stora komponenter .}

Efterbehandling och inspektion:

Deburring, shot peening (förbättrar trötthetsprestanda), dimensionell inspektion, ytkvalitetskontroller .

Slutligen utförs omfattande icke -förstörande testning (e . g ., ultraljud, penetrant, virvelström) och mekaniska egenskapstester för att säkerställa att produkten uppfyller den högsta flyg- eller relevanta branschspecifikationerna .}

7075 Stora utställningar uppvisar exceptionella mekaniska egenskaper i T6 och T7351 tempers, vilket gör dem till ett föredraget val för höghållfast, högbelastning, storstora applikationer . deras prestationsindikatorer är vanligtvis strikt krävs av aerospace eller speciella industriella standarder, med garanterade värden utmärkta efter longitudinella (l), transvert), transverse), transvert), transvert), transvert), transvert), och korta och korta (ständiga industriella standarder, med garanterade värderingar utmärkta efter longitudinella (l), transverse), transvert), transvert), transvert), transvert), transvert), och korta och korta (ständiga industriella standarder, med garanterade värden utmärkta efter longitudinella (l), transverse), transvert), transvertera), transvertera), transvert), transvert), och lt är korta) Vägbeskrivning .

Egendomens enhetlighet och anisotropi:

Storleken och vikten av stora utfigurer gör intern mekanisk egendom enhetlighet till en utmaning . Men avancerade smidnings- och värmebehandlingsprocesser maximerar egendomens enhetlighet .

Exakt kornflödeskontroll möjliggör optimal prestanda i huvudbelastningsriktningar och förbättrar tvärgående och korta transverse egenskaper, vilket minskar den totala anisotropin, särskilt i kritiska områden .

Mikrostrukturen av 7075 stora utfigurer är den grundläggande garantin för deras ultrahög styrka, hög seghet, hög trötthet och skadetolerans, med en avgörande inverkan på makroskopiska egenskaper .}

Viktiga mikrostrukturella funktioner:

Förfinad, enhetlig och tät kornstruktur:

After upsetting and die forging with a large forging ratio, coarse as-cast grains are thoroughly broken down, forming fine, uniform, and dense recrystallized grains. This eliminates casting defects such as porosity, gas pockets, and segregation, significantly improving the material's ductility, toughness, and fatigue life.

Dispersoider som bildas av element såsom krom (cr) (e . g ., al₁₈cr₂mg₃) fäster effektivt korngränser, vilket hindrar överdriven korntillväxt under värmebehandling och upprätthållande av finkorns förstärkning .}

Kontinuerligt kornflöde som är mycket överensstämmande med delform:

Detta är den mest betydelsefulla egenskapen och fördelen med stora förfalskningar . Eftersom metallen plastiskt flödar inom den stora formkaviteten, är dess korn långsträckta och bildar kontinuerliga fibrösa flödeslinjer som nära överensstämmer med delens komplexa externa och inre strukturer .

Denna kornflödesinriktning med delens primära stressriktning under faktiska driftsförhållanden överför effektivt belastningar, vilket förbättrar delens trötthetsprestanda, påverkar tuffhet, frakturturness och stresskorrosionsprickningsmotstånd i kritiska stressområden (e {{0} g ., stora anslutningshål, hörn, varierande cross-cross-sektioner)) Flödet är avgörande för övergripande strukturell integritet .

Exakt kontroll och enhetlig fördelning av förstärkningsfaser (fällningar):

Efter strikt kontrollerad lösningsvärmebehandling och åldrande utfällas primära förstärkningsfaser η 'eller η (mgzn₂) enhetligt i aluminiummatrisen med optimal storlek, morfologi och avstånd .

For large 7075 forgings, aging treatment (e.g., T7351 temper) aims to significantly improve the stress corrosion cracking (SCC) resistance of large components by two-stage or multi-stage aging, forming more uniformly distributed equilibrium phases of larger size, and controlling grain boundary precipitates to be discontinuous and grovare . Detta är särskilt viktigt för SCC -känslighet inom tjocka delar av stora komponenter .

Hög metallurgisk renlighet och låg defektfrekvens:

Stora förföljelser har en tät inre struktur, fri från gjutfel . genom strikt kontroll av råvaruföroreningsinnehåll, bildningen av skadliga järnrika eller kiselrika faser reduceras, därmed säkerställer materialets tuffa, utmattningsliv och skador tolerans . stora förlåtelser för Aerospan av AEROSPACE-applikationer typiskt krävda låga nivåer och skador och skada tolerans . stora förlåtelser för Aerospan av AEROSPACE-applikationer typiskt krävda låga nivåer och skador och skada tolerans . stora förlåtelse för Aerospan av AEROSPACE Typiska typiskt krävda låga nivåer och skador och skador på grund av inkomsterna {{3}) Ultraljudinspektion för intern kvalitet .

7075 Stora aluminiumlegering av torn används vanligtvis i applikationer med strikta krav för dimensionell noggrannhet och geometriska toleranser och kan uppnå komplex och nästan nätproduktion .

Anpassningsförmåga:

Stora förföljelser är vanligtvis mycket anpassade, producerade baserat på komplexa CAD -modeller och tekniska ritningar som tillhandahålls av kunder .

Tillverkarna måste ha starka murida design- och tillverkningsfunktioner, samt ultralagande smide och värmebehandlingsutrustning .

Fullständiga tjänster kan tillhandahållas, från råmaterialförforgning, dö smidning, värmebehandling, stressavlastning till grov/finishbearbetning .

Egenskaperna för 7075 -legering är mycket beroende av värmebehandling, särskilt åldrande behandling . För stora förlåtelser är enhetligheten och djupet för värmebehandling viktiga utmaningar .

Temperal Selection Guidance:

T6 -humör: För stora förlåtelser används T6 Temper sällan om inte miljön bekräftas vara fri från stresskorrosionsprickor .

T7351 Temperament: Detta är det föredragna valet för stora 7075-förlåtelser inom flyg- och hög tillförlitlighet industriella sektorer . Det ger utmärkt stresskorrosionskrackmotstånd och dimensionell stabilitet samtidigt som hög styrka .} Denna kombination av egenskaper är särskilt avgörande för tjockt sektionskomponenter .}}

Mearbetning av 7075 stora utfigurer kräver vanligtvis stor, hög rigiditetsutrustning och optimerade processer .

Tillverkningsvägledning:

Bearbetbarhet: 7075 I T6/T7351 TEMPERS har hög hårdhet och god bearbetbarhet, men för stora komponenter, med stora bearbetningsbidrag, krävs högeffekt, högsyrlighetsmaskinverktyg .

Restspänning: Stora smide har hög restspänning efter härdning. T7351-tempereringen (inklusive dragspänningsavlastning) kan effektivt kontrollera bearbetningsdistorsion. Vid precisionsbearbetning av stora komponenter bör en flerstegsbearbetningsstrategi, inklusive grovbearbetning-spänningsavlastning-efterbehandling, användas för att minimera distorsion.

Svetbarhet: Konventionell smältsvetsbarhet hos 7075-legeringen är mycket dålig, mycket benägen för varmsprickor och allvarlig förlust av fogstyrka. För applikationer med stora anslutningar används vanligtvis höghållfasta skruvförband, eller halvledarsvetsning (t.ex. friktionsomrörningssvetsning FSW) kan övervägas för specifika icke-bärande områden, med strikt utvärdering av dess inverkan på den totala prestanda{6}n.

Korrosionsbeständigheten av 7075 stor aluminiumlegering die-förfalskning är ett kritiskt övervägande för deras långsiktiga tjänst, särskilt i komplexa miljöer som marina eller fuktiga heta förhållanden .

Korrosionsskyddsstrategier:

Val av legering och temperament: För stora 7075 -förlåtelser, särskilt de som används i krävande miljöer som flyg- och marinfartyg, är T7351 -temperet obligatoriskt för att maximera motståndet mot stresskorrosionssprickor och exfolieringskorrosion .}

Ytbehandling:

Anodiserande: Den vanligaste och effektiva skyddsmetoden, som bildar en tät oxidfilm på smidningsytan, förbättrar korrosion och slitstyrka . För stora komponenter är storleken på anodiserande tank och processkontroll avgörande .}}

Kemiska omvandlingsbeläggningar: Servera som bra primrar för färger eller lim, vilket ger ytterligare korrosionsskydd .

Högpresterande beläggningssystem: Multi-lagers högpresterande antikorrosionsbeläggningar kan appliceras i extremt frätande miljöer .

Galvanisk korrosionshantering: När i kontakt med inkompatibla metaller måste strikta isoleringsåtgärder (e . g ., packningar, isoleringsbeläggningar, tätningsmedel) för att förhindra galvanisk korrosion, vilket är särskilt viktigt i stora komplexa strukturer .}

De fysikaliska egenskaperna för 7075 stor aluminiumlegering die -förlåtelser är viktiga inmatningsdata i utformningen av flygplan, fartyg och tunga maskiner .

Designöverväganden:

Ultimat styrka-till-viktförhållande: 7075 Stora förlåtelser ger ett utmärkt styrka-till-vikt-förhållande i stora strukturer, idealiska för att uppnå viktminskning och öka nyttolasten .

Hög tillförlitlighet och skadetolerans: Kombinationen av smidningsprocessen och de höghållfasta egenskaperna för 7075-legering säkerställer långsiktig tillförlitlighet och skadetolerans för stora komponenter under allvarliga belastningar, särskilt lämpliga för kritiska bärande strukturer .}

Integration av stora komplexa former: Stor gamning kan producera nästan nätformade komplexa geometrier, integrera flera funktioner, minska delräkningen och monteringskostnaderna . Detta är avgörande för stora integrerade strukturella komponenter som flygplan huvudramar och skeppsdäckbalkar .

Utmärkt trötthetsprestanda: Den överlägsna trötthetsstyrkan gör att den är lämplig för stora komponenter som utsätts för cykliska belastningar, till exempel flygplansvinge .

Stresskorrosionsprickhantering: Att välja lämpligt åldrande humör (T7351) är avgörande för att övervinna dess inneboende SCC-känslighet och säkerställa långsiktig säkerhet för stora komponenter .

Restkontroll: Kontroll av restspänning i stora förlåtelser är ett viktigt fokus i design och bearbetning, vilket påverkar dimensionell stabilitet och bearbetningsdeformation .

Kvalitetskontroll för 7075 stor aluminiumlegering die -förfalskning är extremt strikt och komplex och måste följa den högsta nivån inom flyg- och industriella standarder .

Standardtestförfaranden:

Spårbarhet: Alla produktions- och testdata måste registreras fullt ut och spåras från Ingot till slutleverans, vilket säkerställer kvalitetskontroll i varje skede .

Råvarucertifiering:

Kemisk sammansättningsanalys (optisk emissionspektrometer, ICP) för att säkerställa efterlevnad av AMS, ASTM, etc ., särskilt för segregeringskontroll i stora göt .

Intern defektinspektion: 100% storskalig ultraljudstest (UT) för att säkerställa att göt och förforda tomma ämnen är fria från makroskopiska defekter .

Smide processövervakning:

Realtidsövervakning och inspelning av nyckelparametrar såsom ugnstemperatur, smidningstemperatur, tryck, deformationsmängd, deformationshastighet och formtemperatur för att säkerställa stabiliteten och repeterbarheten för smidningsprocessen .

In-Process/off-line inspektion av smide form och dimensioner .

Värmebehandlingsprocessövervakning:

Exakt kontroll och inspelning av ugnstemperaturens enhetlighet för stora värmebehandlingsugnar (överensstämmer med AMS 2750E Klass 1), släckmedietemperatur och omrörningsintensitet och kylöverföringstid .

Kontinuerlig inspelning och analys av värmebehandlingstemperatur/tidskurvor .

Kemisk sammansättningsanalys:

Återvändning av batchkemisk sammansättning av slutliga förfalskning, tillsammans med spotkontroller i kritiska områden .

Mekanisk egendomstestning:

Dragprovning: Prover tagna i LT-, LT- och ST -vägbeskrivningar från flera representativa platser, strikt testade för UTS, YS, EL Enligt standarder är det särskilt viktigt att säkerställa att minsta garanterade värden uppfylls . Representativiteten för samplingsplatser är särskilt viktigt för stora komponenter .}

Hårdhetstestning: Multi-punktsmätningar för att utvärdera övergripande enhetlighet .

Konsekvenstestning: Charpy V-Notch Impact Test vid behov .

Frakturtillighetstestning: K1C eller JIC -testning för kritiska komponenter för att säkerställa skadestoleranskrav uppfylls .

Stresskorrosionssprickning (SCC) testning:

Alla stora 7075-förlåtelser (särskilt i T7351-temperament) utsätts för SCC-känslighetstestning (E . G ., C-Ring-test, ASTM G38/G39) för att säkerställa att ingen SCC inträffar vid specifika stressnivåer .}

Icke -förstörande testning (NDT):

Ultraljudstestning (UT): 100% intern defektskontroll för alla kritiska bärande stora förlåtelser (enligt AMS 2154 Standard, klass AA eller klass A-nivå) för att säkerställa ingen porositet, inneslutningar, delaminationer, sprickor, etc .}

Penetrant provning (PT): 100% ytinspektion (enligt AMS 2644 Standard) för att upptäcka ytbrytande defekter .

Testning av virvelström (ET): Upptäcker yt- och nära ytfel, liksom materiell enhetlighet .

Radiografisk testning (RT): Röntgen- eller gammastråleinspektion för vissa specifika områden för att utvärdera intern densitet .

Mikrostrukturell analys:

Metallografisk undersökning För att utvärdera kornstorlek, kornflödeskontinuitet, grad av omkristallisation, utfällmorfologi och distribution, särskilt egenskaper hos korngränsen utfällningar, vilket säkerställer efterlevnad av hög styrka och SCC -resistenskrav .

Dimensionell och ytkvalitetskontroll:

Exakt 3D -dimensionell mätning med stora koordinatmätmaskiner (CMM) eller laserskanning, vilket säkerställer dimensionell noggrannhet och geometriska toleranser för komplexa former .

Ytråhet, visuell defektinspektion .

Standarder och certifieringar:

Tillverkarna måste vara ISO 9001, AS9100 (Aerospace Quality Management System) Certified .

Produkter måste följa stränga flyg- och industriella standarder som AMS (Aerospace Material Specifications), ASTM B247 (aluminiumlegeringsförfyllningar), MIL (militära specifikationer) .

EN 10204 Typ 3 . 1 eller 3.2 Material Testrapporter kan tillhandahållas, och tredjeparts oberoende certifiering kan ordnas efter kundbegäran.

7075 Large aluminiumlegering die-förlåtelser är det föredragna materialet för kritiska strukturella komponenter inom flyg-, marinfartyg, järnvägstransport och kärnkraftsindustri på grund av deras exceptionella styrka-till-viktförhållande, hög tillförlitlighet, skada tolerans och utmärkt trötthetsprestanda .

Primära applikationsområden:

Flyg-: Primära lastbärande flygplanstrukturkomponenter (e . g ., vingskakor, stora flygkroppsramar, huvudlandningsutrustning, motorpyloner, dörrramar, högbelastning av anslutningar), helikopter huvudrotornav, transmissionsfodral .}}}}}

Flottbransch: Huvudsakliga konstruktionskomponenter för skrov för högpresterande fartyg, mastbaser, stora kontakter, skeppsborne vapensystemstrukturella komponenter, bedriver lättvikt och hög styrka .

Järnvägstransport: Höghastighetstågkroppskontakter, kritiska bogiekomponenter, pantografstödstrukturer, för viktminskning och ökade säkerhetsmarginaler .

Kärnkraft: Interna strukturella stöd för kärnkraftsanläggningar, kylsystemkomponenter osv.

Tunga maskiner och utrustning: Stora kranbom, kritiska anslutningskomponenter för grävmaskiner, högtrycksfartygsflänsar .

Designfördelar:

Ultimat styrka-till-viktförhållande: Uppnår betydande viktminskning i stora strukturer, vilket förbättrar utrustningens prestanda och energieffektivitet .

Hög tillförlitlighet och skadetolerans: Kombinationen av smidningsprocessen och 7075-legeringsegenskaper ger utmärkt trötthetslivslängd, frakturthethet och stresskorrosionsprickningsmotstånd, vilket säkerställer långsiktig säker service av stora komponenter under extrema belastningar och komplexa miljöer .}

Integration av stora komplexa former: Stor gamning kan producera nästan nätformade komplexa geometrier, integrera flera funktioner, minska delräkning och monteringskostnader, vilket är en betydande fördel för stora integrerade strukturella komponenter .

Utmärkt trötthetsprestanda: Avgörande i stora strukturer som utsätts för upprepade cykliska belastningar .

Designbegränsningar:

Hög kostnad: Råvarokostnader, utvecklingskostnader för utrustning och investeringskostnader för utrustning och precisionsbearbetning är alla extremt höga, vilket begränsar dess tillämpning i allmänna branscher .

Lång tillverkningscykel: Utformning och tillverkning av matriser för komplexa stora förlåtelser, liksom multi-passering och värmebehandlingscykler, är långa, vilket kräver exakt produktionsplanering .

Storleksbegränsningar: Smide dimensioner begränsas av befintlig smideutrustning (tiotusentals ton press) .

Dålig svetsbarhet: Traditionella fusionssvetsmetoder används i allmänhet inte för 7075 stora bärande strukturer .

Högtemperaturprestanda: Inte lämplig för långsiktiga driftsmiljöer över 120 grader .

Ekonomiska och hållbarhetsöverväganden:

Applikationer med hög värde: Stora 7075 -förlåtelser används främst inom strategiska områden med extremt höga krav på prestanda, tillförlitlighet och säkerhet, där deras höga kostnader kompenseras av de betydande prestationsförbättringarna och säkerhetsmarginalerna som de ger .

Materialanvändningseffektivitet: Avancerad formning av smidning av nästan nät och precisionsbearbetning maximera minskningen av materialavfall, men för stora delar kan bearbetningsbidrag fortfarande vara betydande .

Miljövänlighet: Aluminiumlegeringar är mycket återvinningsbara, i linje med grön tillverkning och principer för cirkulär ekonomi .

Förbättrad säkerhet: Superior Performance of Forgings förbättrar direkt säkerheten för flygplan, fartyg och annan utrustning, som är den högsta manifestationen av deras värde .
