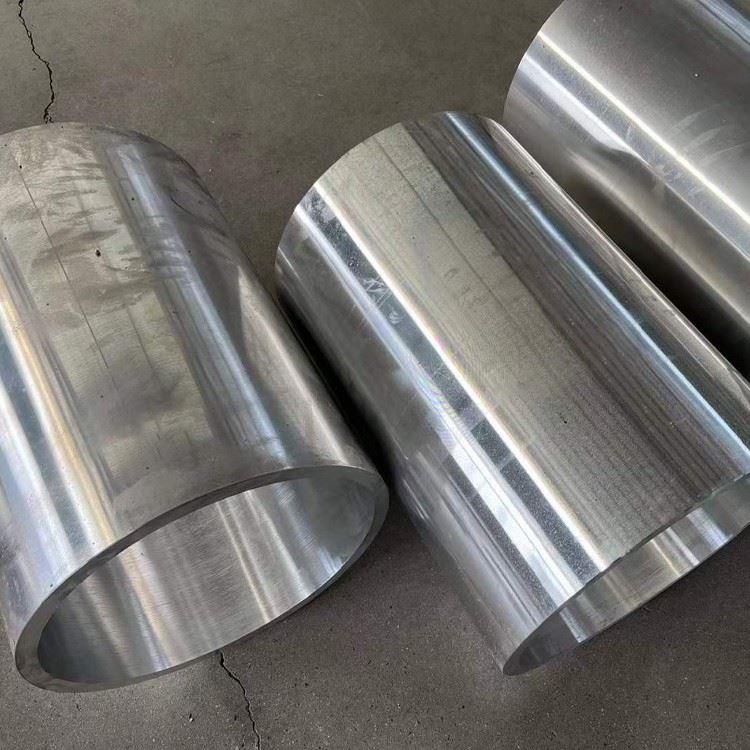

7050 aluminiumrör med stor diameter

7050 large-diameter aluminum tubes belong to the category of high-strength, heat treatable alloys. Their characteristics are extraordinary strength, resistance to peeling corrosion, and stress corrosion cracking. These pipelines are widely used in the manufacturing of aircraft structural components, such as medium thick plates, extruded parts, free forging parts, and die FÖRFARANDE . Legeringarna som används i dessa delar måste ha hög motstånd mot spallskorrosion, stresskorrosionssprickor, frakturthet och trötthetsresistens .

Skicka förfrågan

1. Materialkomposition och tillverkningsprocess

7050 (AMS 4050M, ASTM B247) Rör med stor diameter har koppar-zink-magnesiumlegeringssystem optimerat för höghållfast strukturella tillämpningar:

Legeringskemi:

Zink (zn): 5.7-6.7% (primär förstärkning)

Magnesium (mg): 1.9-2.6% (nederbördshärdning)

Copper (Cu): 2.0-2.6% (stresskorrosionsmotstånd)

Spårelement:

Zirconium (zr): 0.08-0.15% (kornförfining)

Järn (Fe): mindre än eller lika med 0,15% max

Kisel (SI): mindre än eller lika med 0,12% max

Mangan (MN): mindre än eller lika med 0,10% max

Avancerad tillverkningsprocess:

Billet förvärmning: 430-480 examen (argon atmosfär)

Hot extrudering: 315-410 examen på 100-350 Mn Press Force

Cold Draw Sizing: 15-30% reduktion

Sträck rätning: 1-3% permanent förlängning

Värmebehandling: T7451/T7651 Egenierad åldrande

Kalibrering: 3- Roll Planetary Sizing System

Ytfinish: Micro-Peening (0.5-1.2 μm RA)

Certifierad till AMS-QQ-A -200/11 och EN 754 standarder med fullständig spårbarhet för digital material .

2. Mekaniska egenskaper för tunga strukturer

Egendom	T7451 Temper	T7651 Temper	Teststandard
Ultimat draghållfasthet	510-550 MPA	530-570 MPA	ASTM E8
Utbytesstyrka (RP0.2)	455-495 MPA	470-510 MPA	ASTM E8
Töjning (%)	9-12%	7-10%	ASTM E8
Fraktur Toughness Kic	32 MPa√m	29 MPa√m	ASTM E399
Kompressionsutbyte	480-520 MPA	500-540 MPA	ASTM E9
Skjuvhållfasthet	300-335 MPA	310-345 MPA	ASTM B565
Trötthetsstyrka (10⁷)	160-185 MPA	180-205 MPA	ASTM E466
Banden	840-890 MPA	860-910 MPA	ASTM E238

Upprätthåller större än eller lika med 90% mekaniska egenskaper vid temperaturer från -55 examen till +125 examen per ASTM E 21.

3. Värmebehandling & mikrostrukturell kontroll

Åldrande sekvens:

Lösningsbehandling: 477 grader ± 5 grader för 2-4 timmar

Kontrollerad släckning: Polymerkylning vid 40-60 examen /sek

Stressavlastning: 3% stretchdeformation

Åldrande protokoll:

T7451: 107 grader /8hr + 163 grad /30 timmar

T7651: 121 grad /6HR + 177 grad /20 timmar

Mikrostrukturella egenskaper:

Kornstorlek: ASTM 6-7 (25-40 μm)

Utfällningsstruktur:

η '(mgzn₂) fas: 10-30 nm

Al₃Zr Dispersoids: 5-15 nm

Dislokationstäthet: 4-6 × 10⁰/cm²

Korngränsstruktur: diskret η-fas

Omkristallisation: mindre än eller lika med 15%

Texturindex:<1.5 random multiples

4. Dimensionella specifikationer för stora rör

Parameter	Sortiment	Precisionstolerans	Specialfunktioner
Ytterdiameter	200-1200 mm	± 0,15% OD	Upp till 2500 mm
Väggtjocklek	8-80 mm	+10%/-5% wt	3-150 mm tillgängligt
Längd	3-20 m	+10 mm/-0 mm	Upp till 30 m sektioner
Ovalitet	Mindre än eller lika med 0,8%	Mindre än eller lika med 0,3% (kritisk)	-
Rakhet	1,0 mm/m	0,3 mm/m	-
Perpendicleicularity	Mindre än eller lika med 0,5 grader	Mindre än eller lika med 0,2 grader	-
Vägg enhetlighet	±7%	±3%	-

Avancerad bildningsteknik:

Snurrformning för slutkonfigurationer

Flödesflödet vänd för tjockleksvariation

Explosiv expansion för storleksövergångar

Mandrel smide för flänsade ändar

Lokaliserad lösningsvärmebehandling

5. Miljö hållbarhetsprestanda

Skick	Prestationsbetyg	Nyckelmätningar	Skyddsmetoder
Exponering för salt spray	Excellent	<0.002 mm/yr corrosion rate	Alodin 1200 behandling
Stresskorrosionsprickor	Bra	Threshold >150 MPa	T7451 överlagt humör
Galvanisk korrosion	Måttlig	<0.003 mm/yr when isolated	Glasfiberisolering
Atmosfärisk exponering	Excellent	0,0001 mm/år landsbygdsmiljö	Kromatomvandlingsbeläggning
Hög luftfuktighet	Bra	Ingen grop efter 3000 timmar	Anodisering (typ II)

Ytaförbättringsalternativ:

Hard Anodizing (50-70 μm, 500-600 hv)

Plasmaelektrolytisk oxidation (PEO)

HVOF WC-CO-beläggning (1200-1400 hv)

Elektroless nickelplätering (ENP)

Termisk spray aluminium (TSA)

6. bearbetning och tillverkningsegenskaper

Drift	Verktygsmaterial	Rekommenderade parametrar	Dimensionell precision
Djuphålsborrning	Karbid guntar	25-45 m/min, 0.05-0.12 mm/rev	± 0,05 mm
Slutfräsning	Tialn belagd karbid	250-400 m/min, 0.1-0.3 mm/tand	Ra 0.8-1.6 μm
Tappning	Belagda HSS-E-kranar	8-15 m/min, spiralpunkt	6h tolerans
Tråkig	CBN-tippade barer	150-250 m/min, 0,05 mm/rev	IT7 -klass
Trepanning	PCD -skärare	60-100 m/min	Vägglöpning ± 0,1 mm

Bearbetningsfördelar:

Chip Formation: Short Breaking Chips

Uppbyggd kant tendens: låg (klass B per ISO 3685)

Skärkraftskrav: 20-30% lägre än stål

Restkontroll: kryogen bearbetning kapabel

Typisk ytfinish: RA 0.4-1.6 μm möjligt

7. Svetsning och sammanfogningsteknologier

Optimala svetsprocesser:

Variabel Polarity Paw (VPPAW):

Nuvarande: 180-300 a

Reshastighet: 100-250 mm/min

Filler: ER7037 (AL-ZN-MG)

Friktion Stir Welding:

Spindelhastighet: 350-600 rpm

Travers: 80-200 mm/min

Down Force: 12-20 Kn

Specialiserade gemensamma mönster:

Högstyrka mekaniska leder:

Svagda krage med 1:15 avsmalnande

Störningar passar bussningar

Självhäftande bindningssystem:

Epoxy Novolac: 25 MPa vid 100 grader

Polyuretanmetakrylat: 18 MPa

Dubbelsvetsade fogar:

Root Gap: 0.8-1.5 mm

Spårvinkel: 60 grader ± 5 grader

Back-gouging: Full penetration

8. Fysiska egenskaper för strukturella tillämpningar

Egendom	Värde	Strukturell betydelse
Densitet	2,83 g/cm³	60% viktbesparingar vs stål
Young's Modulus	71 GPA	Styvhet-till-vikt
Poissons förhållande	0.33	Spänningsfördelning
Cte (20-150 examen)	23,6 μm/m · grad	Termisk kompatibilitet
Termisk konduktivitet	130 W/m·K	Värmeavbrott
Elektrisk resistivitet	41.5 nΩ·m	Statisk urladdning
Dämpningskapacitet	0.002	Vibrationsminskning
Magnetisk permeabilitet	1.00002	EMI -skydd

9. Testning och certifiering

Rigorösa testprotokoll:

Ultraljudstestning: 5-15 MHz -sonder, AWS D1.2 Standarder

Eddy Current Inspection: 1-3% känslighet

Hydrostatisk testning: 1,5x designtryck

Frakturtillhet: ESIS TC24 -protokoll

Trötthetstestning: 10⁷ Cycles Minimum

Återstående stressanalys: röntgendiffraktionsmetod

Omfattande certifiering:

NADCAP AC7108 ackreditering

ISO 9001/AS9100 Kvalitetssystem

PED 2014/68/EU -efterlevnad

DNV GL -godkännande

ABS -materialcertifiering

Mil-dtl -45225 inspektion

10. Industriella applikationer

Primär applikationssektorer:

Flyg-

Missilstanseringsrörssystem

Industrikylindrar

Energisektorens gasinjektionsrör

Tunga maskiner och armar

Marin framdrivning

Högtrycksgaslagring

Teleskopstrukturella komponenter

Hantering och lagring:

VCI -beläggning med torkmedelpaket

Icke-metalliska slutskyddare

Trä sadlar i förvaringsställen

Aldrig stack direkt kontaktpolicy

ISO -containertransportsystem
