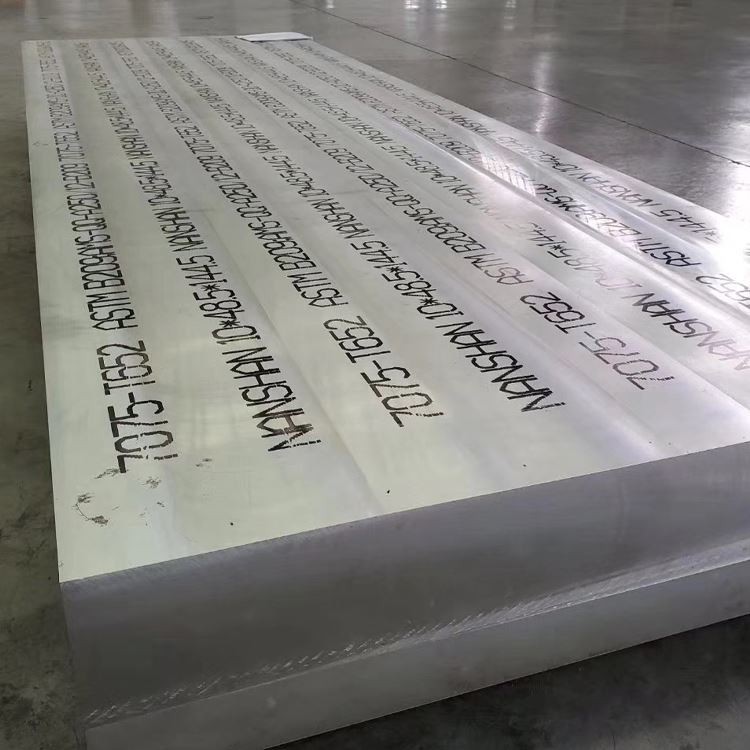

7075 Ultra tjock flyg-

7075 Aluminiumlegering (AMS 4045, ASTM B247) representerar ett premium höghållfast flyg- och rymdmaterial optimerat för kritiska flygplanstrukturkomponenter. Den ultra tjocka smidda plattvarianten ger exceptionell styrka-till-vikt prestanda genom specialiserad bearbetning:

Primära legeringselement:

Zink (Zn): 5. 1-6. 1% (primär förstärkningselement)

Magnesium (mg): 2. 1-2. 9% (nederbördshärdning)

Copper (Cu): 1. 2-2. 0% (styrkaförbättring)

Chromium (cr): 0. 18-0. 28% (korrosionsmotstånd)

Basmaterial:

Aluminium (AL): större än eller lika med 87,1% (balans)

Kontrollerade föroreningar:

Järn (Fe): mindre än eller lika med 0. 50% max

Kisel (SI): mindre än eller lika med 0. 40% max

Mangan (MN): mindre än eller lika med 0. 30% max

Titan (ti): mindre än eller lika med 0. 20% max

Ultratjock smidningsprocess:

Premium-ingotsproduktion:

Vakuum-förflyttad primär aluminium

Trippelfiltrering genom keramiska filter

Direct-Chill (DC) gjutning med kontrollerad kylning

Homogeniseringsbehandling:

460-480 examen för 24-48 timmar (tjockleksberoende)

Datorstyrda termiska profiler

Ytkonditionering:

Skalning minst 12 mm per yta

Ultraljudsinspektion för intern kvalitet

Multi-riktningssamling:

Inledande uppdelning: 410-430 examen

Slutlig smide: 360-380 examen

Deformationsförhållande: 4: 1 minimum

Multidirektionellt arbetar för optimal isotropi

Lösningsvärmebehandling:

465-480 examen för tjockleksspecifik varaktighet

Datorövervakad temperatur enhetlighet

Släckning:

Polymer avkylt med kontrollerad koncentration

Agitationshastighet: 3-5 m/s minimum

Core cooling rate: >50 grader /sek minimum

Kontrollerad stretching:

1. 5-3. 0% permanent deformation

Konstgjord åldrande:

T651/T7351 TEMPERS: Multi-Stage Aging Cycle

Temperaturkontroll: ± 2 graders maximal avvikelse

All bearbetning upprätthåller fullständig spårbarhet med digital övervakning under hela tillverkningen.

Genomt tjocklek:

Fastighetsvariation<8% between surface and core (up to 250mm thickness)

Riktningsförhållande (L: LT: ST): 1. 00: 0. 95: 0. 85 för draghållfasthet

Hårdhetsvariation i kärnan till ytan: mindre än eller lika med 10 HB maximalt

Kritiska behandlingsparametrar:

Kornstrukturkontroll:

Okristalliserad, fibrös kornmorfologi

CR-Dispersoid-fästning av korngränser

Specialiserad termisk profil för tjocka sektioner

Fällande teknik:

Mgzn₂ (η/η ') utfällningsstorlek: 5-15 nm

Al₂cumg (S-fas) distribution

Al₇cu₂fe intermetallic control

Släckhastighetsoptimering:

Polymerkoncentration: 12-18%

Agitationssystem: Multi-riktning med hög hastighetsflöde

Minsta kylningshastighet för mitten: 55 grader /sek

Mikrostrukturella egenskaper:

Kornstorlek: ASTM 8-10 (15-30 μm)

Kornaspektförhållande: 3: 1 till 5: 1 (L: ST)

Omkristalliserad volymfraktion:<15% maximum

Precipitate Density: >10⁷/cm³

Inkludering: mindre än eller lika med 0. 3 per ASTM E45

*Beroende på vad som är större

Ultra tjocka specifika parametrar:

Densitet: 2,81 g/cm³ (± 0. 02)

Viktformel: tjocklek (mm) × bredd (m) × längd (m) × 2. 81=vikt (kg)

Bearbetningsbidrag: Rekommendera 15 mm per sida för kritiska dimensioner

Ultraljudstestning: 100% volymetrisk inspektion per AMS-std -2154 Klass A

Värmebehandlingsparametrar:

Lösningsvärmebehandling:

Temperatur: 465-480 examen

Tid: 1 timme per 25 mm tjocklek (minimum)

Släckfördröjning:<12 seconds maximum

Konstgjord åldrande:

T651: 120 grader i 24 timmar

T7351: 115 grader för 6-8 timmar + 175 examen för 8-16 timmar

Temperaturtolerans: ± 2 grader

Tillverkar bästa praxis:

Skärvätskor: Vattenlöslig kylvätska med pH 8. 5-9. 5

Chiphantering: Högtryckskylvätska för evakuering

Fixturing: Distribuerad klämma för att minimera distorsion

Skärstrategi: Klättra fräsning för optimal ytfinish

Återstående stresshantering: grov maskin, stressavlastning, finishmaskin

Ytbehandlingsalternativ:

Anodiserande:

Typ II (svavel): 10-25 μm

Typ III (hård): 25-75 μm

Krom: 2-8 μm för maximal trötthetsprestanda

Konverteringsbeläggningar:

Kromat per mil-dtl -5541 Klass 1A

Trivalent kromförbehandling

Färgsystem:

Epoxiprimer

Polyuretan topprock

Mekanisk ytförbättring:

Shot Peening (0. 008-0. 012A Intensitet)

Laserchock peening

Särskilda överväganden för ultra tjocka avsnitt:

Återstående spänningsfördelning: Kartläggning av genomsnitt krävs

Termisk tröghet: långsamt svar på temperaturförändringar

Djup härdbarhet: Konsekventa egenskaper genom sektion

Obligatorisk inspektionsregime:

Kemisk sammansättning:

Optisk utsläppsspektroskopi

Verifiering av alla större element och föroreningar

Mekanisk testning:

Fullt dragtest (L, LT, ST -vägbeskrivningar)

K₁C -frakturtillverkningstestning

Hårdhetsundersökning (minst 25 mm rutnät)

Icke-förstörande testning:

Ultrasonic inspektion per AMS-std -2154 Klass A

Penetrantinspektion av kritiska ytor

Mikrostrukturell analys:

Kornstorlek och morfologi

Inkluderingsgradering per ASTM E45

Certifieringsdokumentation:

Material Test Report (MTR) per EN 10204 3. 1/3.2

Certifiering av kemisk analys

Mekaniska egenskaper certifiering

Värmebehandlingsdiagramposter

NDT rapporterar med acceptanskriterier

Primära flyg- och rymdapplikationer:

Skottstrukturer

Vingkrossar och genomgående strukturer

Landningsutrustningskomponenter

Flygkroppsramar och längre

Tjocka sektionsstrukturella medlemmar

Övre vingskinn

Högbelastningsbeslag

Prestationsfördelar för ultra tjocka avsnitt:

Enhetliga egenskaper i hela tjockleken

Överlägsen skada tolerans

Förbättrad stresskorrosionsmotstånd i T7 -tempers

Förbättrad styrka genom tjocklek

Överlägsen bearbetbarhet i tjocka sektioner

Konsekvent kvalitet genom stränga bearbetningskontroller
